STC-1000 220V Dijital Termostat | Isıtma & Soğutma İçin Sıcaklık Kontrol Modülü

STC-1000 Dijital Termostat, -50°C ile +99°C arasındaki sıcaklıkları hassas şekilde kontrol edebilen, hem ısıtma hem de soğutma uygulamalarında kullanılabilen akıllı bir sıcaklık kontrol cihazıdır. Kuluçka makinelerinden akvaryumlara, buzdolabı kontrolünden ev yapımı bira üretimine kadar geniş kullanım alanına sahiptir. Kompakt yapısı, 1 metrelik NTC sensörü ve panel montaja uygun tasarımıyla hem amatör kullanıcılar hem de profesyoneller için ideal bir çözümdür. Kullanımı son derece kolay olan cihaz, dört fonksiyon tuşu ile tüm ayarlamaları yapabilmenize olanak tanır. Kalıcı bellek özelliği sayesinde, elektrik kesintilerinde bile ayarlarınız kaybolmaz ve güç geri geldiğinde sistem kaldığı yerden çalışmaya devam eder.

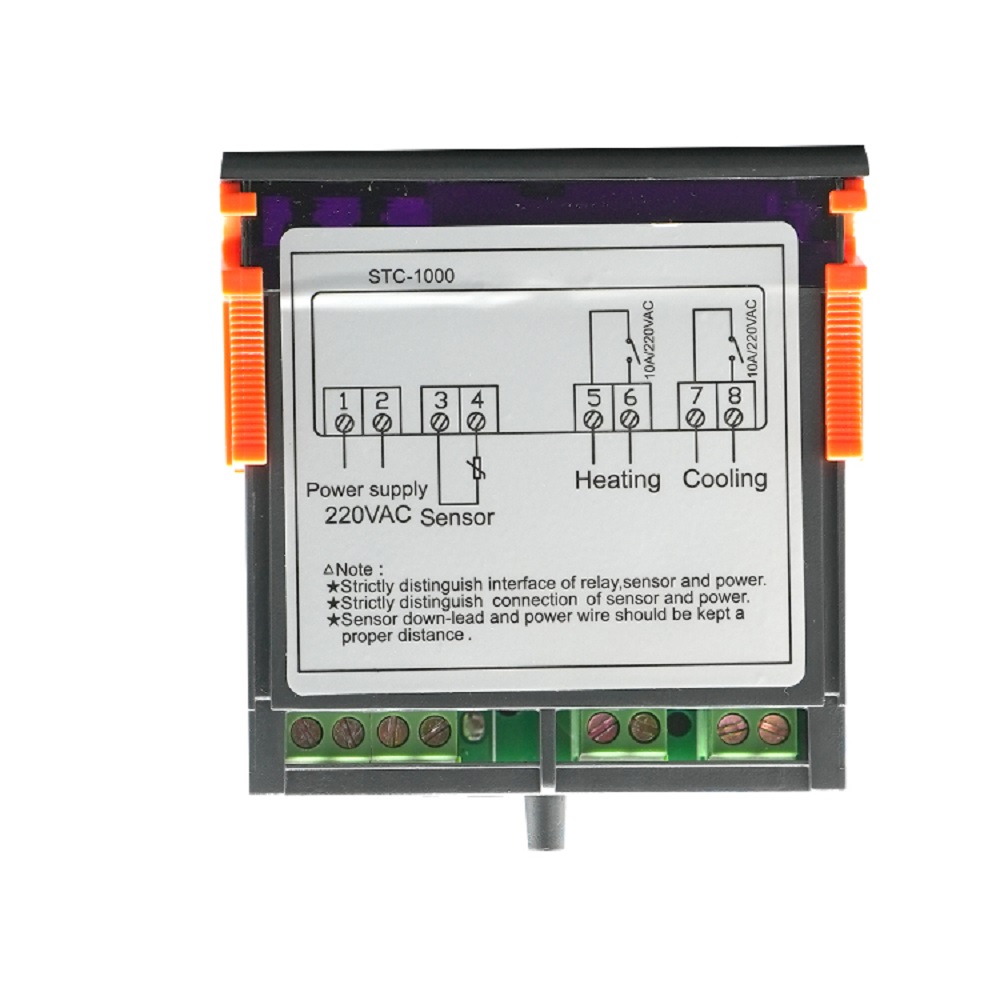

NOT: BAĞLANTI ŞEMASI GÖRSELLERDEDİR.

Neden STC-1000?

✓ Çift Mod Desteği: Isıtma ve soğutma modları arasında geçiş yaparak çok yönlü kullanım sağlar.

✓ Kompresör Koruma Özelliği: Soğutma cihazlarının ömrünü uzatır.

✓ Kolay Programlama: LCD ekran ve kullanıcı dostu arayüz ile ayarlamalar hızlı ve basittir.

✓ Kritik Alarm Sistemi: Sıcaklık belirlenen aralığı aştığında sesli uyarı verir.

✓ Uzun Ömürlü ve Güvenli: ABS plastik gövdesiyle dayanıklıdır, IP20 koruması ile iç mekanlar için uygundur.

✓ Ters Polarite Koruması: Yanlış bağlantılara karşı koruma

✓ Ayarlanabilir Histerezis: 0.3°C ile 10°C arasında hassas kontrol aralığı

✓ Düşük Güç Tüketimi: 2W'dan az enerji sarfiyatı ile batarya ömrünü uzatma

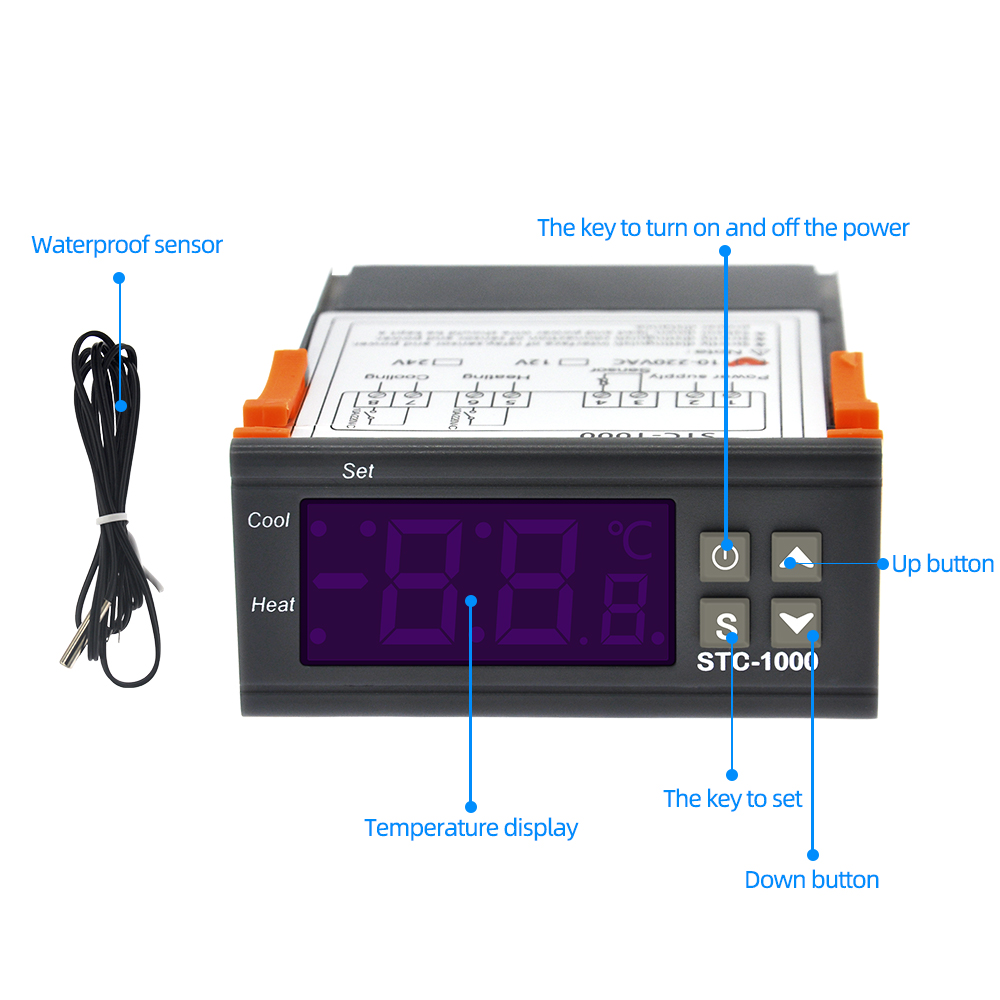

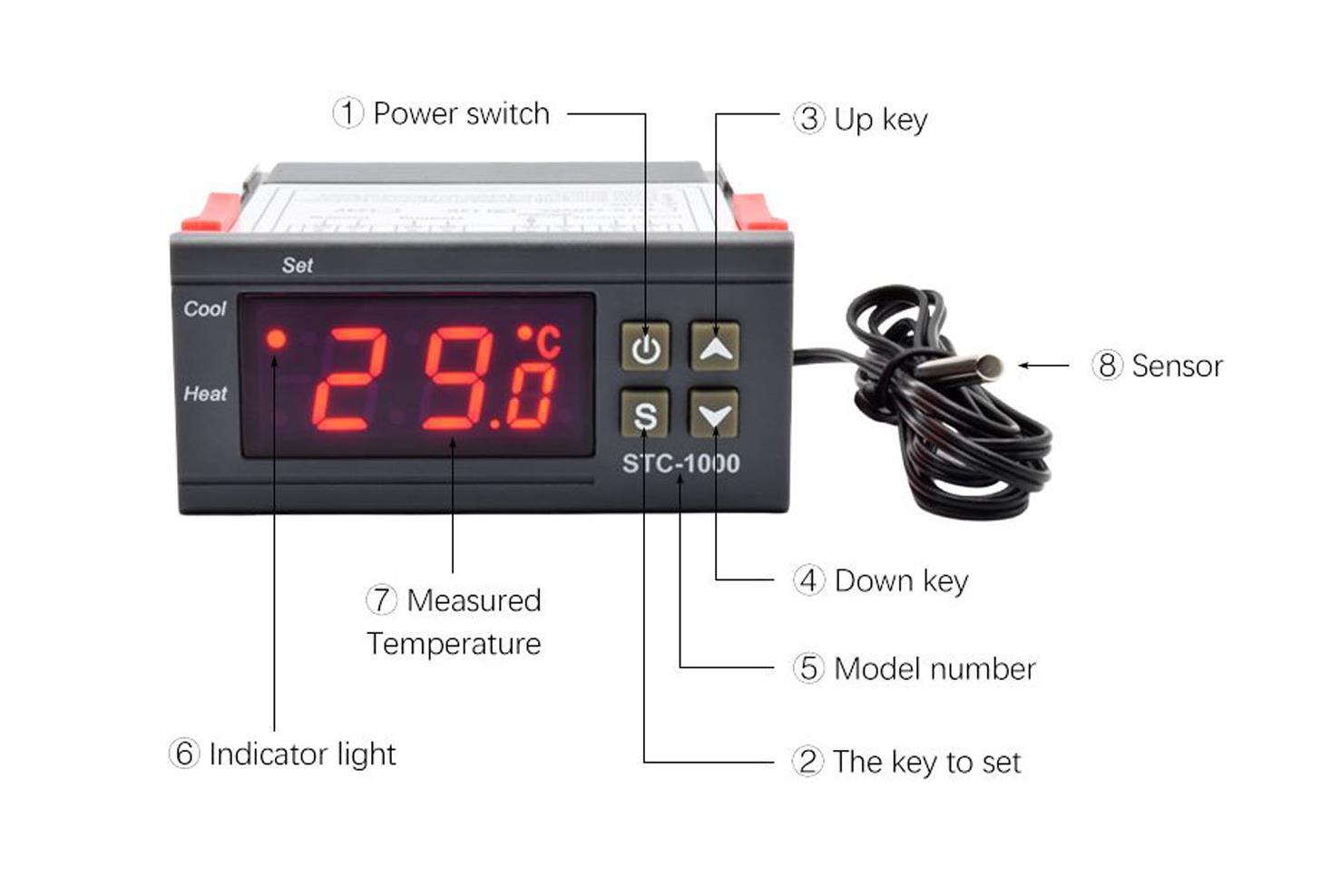

✓ Kolay Programlama: Dört tuşlu intuitif kullanıcı arayüzü

✓ Yüksek Yük Kapasitesi: Her röle için 10A/12V (120W) taşıma kapasitesi

Teknik Özellikler

• Çalışma Gerilimi:220V AC (±%15), 50/60Hz
• Röle Çıkışı:10A / 250V AC (ısıtma & soğutma)
• Sensör:10K NTC Termistör, 1 metre kablolu
• Ölçüm Aralığı:-50°C ~ +99°C
• Çözünürlük:0.1°C
• Doğruluk:±1°C
• Ayarlanabilir Histerezis:0.3°C – 10°C
• Çalışma Ortamı:Sıcaklık: -10°C ~ 60°C Nem: 10% ~ 90% RH (yoğuşmasız)
• Mod Seçimi:Isıtma (H) veya Soğutma (C)
• Alarm Özelliği:Aşırı sıcaklık uyarısı (buzzer) Aşırı soğukluk uyarısı
• EEPROM Hafıza:Elektrik kesintisinde ayarları korur
• Giriş Koruması: Ters polarite koruması
• Örnekleme Süresi: 0.5 saniye

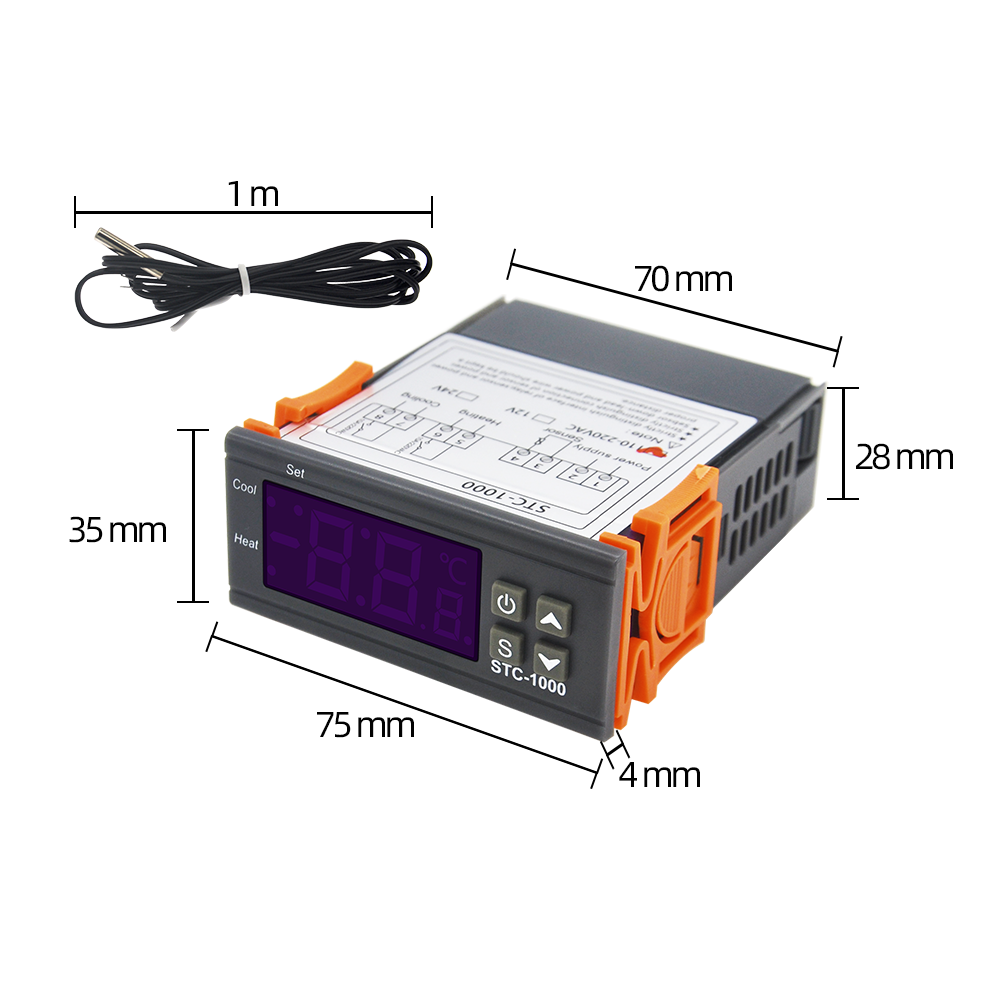

• Montaj Tipi:Panel tipi (71 x 29 mm kesim ölçüsü)
• Koruma Sınıfı:IP20

Kullanım Alanları

• Kuluçka ve Hayvancılık: ✓ Kuluçka makineleri, ✓ Tavuk, civciv kümesleri ✓ Sürüngen terraryumları
• Akvaryum ve Su Sistemleri: ✓ Akvaryum ısıtıcı kontrolü ✓ Balık üretim tankları ✓ Su sıcaklığı kontrol sistemleri
• Soğutma Uygulamaları: ✓ Mini buzdolapları, şarap soğutucular ✓ Dondurucular, teşhir dolapları ✓ Soğuk hava deposu sistemleri
• Isıtma Sistemleri: ✓ Zemin ısıtma, elektrikli ısıtıcılar ✓ Sera içi sıcaklık ayarı ✓ Su kazanı ve güneş enerjisi destekli sistemler
• Hobi ve Özel Projeler: ✓ Bira / şarap fermantasyon kontrolü ✓ Yoğurt / peynir yapımı ✓ DIY otomasyon sistemleri
• Bilimsel ve Eğitim Amaçlı: ✓ Laboratuvar örnekleri için sıcaklık kontrolü ✓ Bilimsel deneyler ✓ Öğrenci projeleri ✓ Eğitim amaçlı gösterimler

Kullanım İpuçları

• Montaj: Cihazı 71x29mm panel kesim ölçüsüne göre monte edin
• Bağlantılar: Şemaya göre güç, sensör ve kontrol edilecek cihaz bağlantılarını yapın
• Hedef Sıcaklık Ayarı: SET tuşuna basıp, yukarı/aşağı tuşlarıyla istenen sıcaklık değerini belirleyin
• Parametre Menüsü: SET tuşuna 3 saniye basılı tutarak parametre menüsüne girin
• F1 (Histerezis):Rölenin açılıp kapanması arasındaki sıcaklık farkını belirler 0.3°C ile 10°C arasında ayarlanabilir Düşük değer daha hassas kontrol, yüksek değer daha az açma-kapama sağlar
• F2 (Kompresör Gecikmesi):Soğutma rölesinin kapanmasından tekrar açılmasına kadar geçecek süre (dakika) 0-10 dakika arasında ayarlanabilir Soğutma kompresörleri için en az 3 dakika önerilir
• F3 (Sıcaklık Kalibrasyonu):Sensör ölçümünü kalibre etmek için ±7°C aralığında değer Pozitif değer: Ölçülen değere eklenir Negatif değer: Ölçülen değerden çıkarılır
• F4 (Alarm Fonksiyonu):0: Alarm devre dışı 1: Alarm devrede
• AH (Yüksek Sıcaklık Alarmı):Set değeri üzerinde kaç derece sapma olduğunda alarmın devreye gireceği 1°C - 10°C arasında ayarlanabilir
• AL (Düşük Sıcaklık Alarmı):Set değeri altında kaç derece sapma olduğunda alarmın devreye gireceği 1°C - 10°C arasında ayarlanabilir
• CA (Isıtma/Soğutma Modu):0: Sadece soğutma 1: Sadece ısıtma 2: Hem ısıtma hem soğutma (çift yönlü kontrol)
• PT (Sensör Tipi):Sensör tipini değiştirmeyin, cihaz NTC sensör için kalibre edilmiştir

Montaj ve Bağlantı Adımları

• Panel Montajı:

1. Kontrol panelinde 71mm × 29mm boyutlarında bir delik açın
2. Cihazı ön taraftan panel deliğine yerleştirin
3. Cihazla birlikte gelen klipsleri kullanarak arka taraftan sabitleyin
4. Montaj sırasında cihaza aşırı baskı uygulamayın

• Elektrik Bağlantıları:

1. 12V DC güç kaynağını doğru polarite ile bağlayın (+ ve - işaretlerine dikkat edin)
2. NTC sensörünü sensör terminallerine bağlayın (polarite önemli değil)
3. Isıtma cihazını ısıtma röle çıkışına bağlayın
4. Soğutma cihazını soğutma röle çıkışına bağlayın
5. Terminal vidalarını iyice sıkın ve gevşek bağlantı olmadığından emin olun

• Sensör Yerleşimi:
• Sensörü sıcaklığını ölçmek istediğiniz ortama veya yüzeye yerleştirin Sensörü doğrudan ısıtıcı veya soğutucu elemanlara yakın konumlandırmayın Ortamı en iyi temsil edecek bir konum seçin Gerekirse sensörü su geçirmez hale getirin (sıvı ortamlarda kullanım için) Sensör kablosunu güç kablolarından uzak tutun
• Güç Kaynağı Seçimi:
• 12V DC, minimum 2A kapasiteli güç adaptörü kullanın Akü kullanımında yeterli kapasiteye sahip olduğundan emin olun Güneş enerjisi sistemlerinde şarj kontrol ünitesi kullanın Araç elektrik sisteminde voltaj regülatörü kullanılması önerilir Güç kaynağının kısa devre koruması olduğundan emin olun

Temel Ayarlar ve Programlama:

• Sıcaklık Ayarı:

1. SET düğmesine kısa basın, ekranda "SP" (set point) görünecektir
2. Yukarı/aşağı ok tuşlarıyla istenen sıcaklık değerini ayarlayın
3. SET düğmesine tekrar basarak veya 10 saniye bekleyerek ayarı onaylayın

• Parametre Ayarları:

1. SET düğmesini 3 saniye basılı tutun, ilk parametre kodu görünecektir
2. SET düğmesine basarak parametre değerini görüntüleyin
3. Yukarı/aşağı ok tuşlarıyla değeri değiştirin
4. SET düğmesine basarak değişikliği onaylayın
5. RST düğmesine basarak veya 10 saniye bekleyerek menüden çıkın
